轉爐爐口火焰分析系統
轉爐爐口火焰分析系統

產品名稱:轉爐爐口火焰分析系統

產品分類:轉爐爐口火焰分析系統

我要咨詢

火焰分析系統是通過高清智能相機拍攝,經過工控機線性處理完美還原轉爐吹煉時爐口火焰,色彩還原度接近人眼所看。并且可以通過分析火焰顏色、形狀、亮度等來預測吹煉時內部鋼水實時溫度。

適用范圍:

各種大小型轉爐。

主要作用:

1、            代替人眼通過玻璃觀察窗觀看,可以封閉玻璃,減少事故傷害;

2、            實時顯示吹煉時爐內鋼水預測溫度;

3、            記錄轉爐噴濺情況,抓拍噴濺圖片;

4、            可以顯示預測溫度曲線和噴濺曲線并存盤備查;

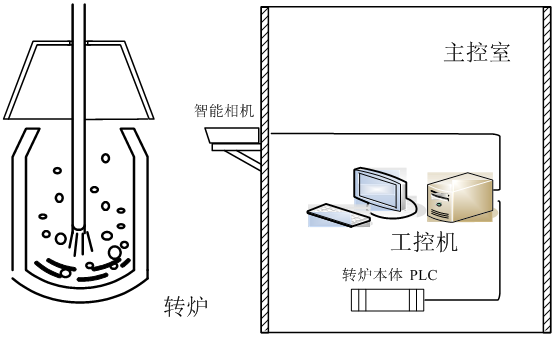

系統硬件結構圖


   火焰分析系統組成部分:智能相機及保護裝置、工控機及顯示器、火焰分析處理軟件。

系統功能:

1.實時采集顯示轉爐爐口火焰圖像, 在大屏幕實時顯示火焰圖像、爐次號、爐子冶煉狀態等;

2.實時顯示圖像幀率、時間戳信息;

3.提供圖像幀率、溫度實時變化曲線;

4.提供遠程重啟攝像頭、恢復出廠設置功能;

5.圖像可以放大、縮小、恢復正常;

6.調整圖像寬度、高度、灰度、曝光時間等參數;

7.集成轉爐冶煉數據,根據冶煉狀態實時動態調整相機指標參數,使火焰形狀與顏色達到最佳效果;

8.具備拍照保存功能,儲存在電腦硬盤,查看火焰照片;

9. 圖像信息可顯示在電腦顯示屏及拼接大屏;

10.具有與轉爐PLC數據通信接口。
